Ako spoločnosť špecializujúca sa na PVC armatúry , dostávame veľa otázok o armatúrach. Tieto otázky sa často týkajú veľkosti a rozmerov potrubných tvaroviek, čo dáva zmysel, pretože tieto témy môžu byť mätúce. Ďalšie otázky sa týkajú samotných armatúr a toho, na čo sú určené. Kompatibilita a všeobecné znalosti o montáži rúr sa môžu zdať ako veľa, keď ste vo svete PVC nováčikom. Ak sa snažíte rozšíriť svoje znalosti o PVC, môžete použiť tento blogový príspevok ako študijnú príručku pre tvarovky. Táto príručka popisuje všetky hlavné typy PVC tvaroviek, ako aj to, ako a prečo ich používať. Je to dlhý príspevok, takže pomocou nižšie uvedeného zoznamu obsahu prejdite na sekciu, ktorú potrebujete.
- Čo sú PVC tvarovky a kde sa používajú
- Typy kovania a identifikačná tabuľka
- Rozmery PVC potrubia a tvarovky
- Závitové konektory verzus nasúvacie tvarovky
- Kolenové kovanie a bežné klampiarske ohyby
- Spojky, redukcie a potrubné spojky
- Tlakové a prírubové armatúry
- Čierne PVC potrubie a špeciálne materiály
- PVC armatúry compared with HDPE fittings
- Inštalácia PVC vodovodného systému
- Názvy a slovníky odvodňovacích armatúr
- Riešenie tvaroviek z PE a PVC
- Často kladené otázky
Čo sú tvarovky z PVC a kde sa používajú
PVC tvarovka je lisovaný plastový komponent, ktorý spája, presmeruje, rozvetvuje, redukuje alebo utesňuje časti PVC potrubia v potrubnom systéme. Spoločne komponenty PVC rúr a PVC armatúr tvoria väčšinu domácich vodovodných potrubí, zavlažovacích sietí, odtokových odpadových ventilačných systémov a mnohých ľahkých priemyselných výrobných liniek. Dôvod, prečo je PVC potrubie také bežné, spočíva v krátkom zozname praktických vlastností: odoláva korózii a usadzovaniu vodného kameňa, je ľahké v porovnaní s kovovým potrubím, je rozmerovo konzistentné v jednotlivých sériách a je jednoduché ho rezať, spájať a opravovať bez špeciálneho ťažkého zariadenia.
Vodovodné potrubia a armatúry z PVC sa vyrábajú podľa uznávaných rozmerových noriem, takže potrubie z jednej výrobnej série sa hodí k armatúre z inej série, za predpokladu, že obe majú rovnakú menovitú veľkosť a plánovanú triedu. Táto štandardizácia je to, čo robí a študijná príručka tvaroviek rúr ako je tento užitočný, pretože keď pochopíte konvencie pomenovania a logiku dimenzovania, rovnaká logika platí pre kolená, T-kusy, spojky, redukcie, adaptéry, uzávery a spojky.
Táto príručka vás prevedie hlavnými kategóriami PVC tvaroviek, ako sa merajú rozmery PVC rúr a tvaroviek, rozdiel medzi závitovými a posuvnými spojmi a ako sa PVC porovnáva s HDPE rúrovými a HDPE systémami tvaroviek pre projekty, kde je možné zvážiť ktorýkoľvek z materiálov. Grafy a referenčné tabuľky sú zahrnuté všade, aby sa informácie o veľkosti ľahšie skenovali.
Bežné PVC armatúra Typy a identifikačná tabuľka
Rôzne potrubné tvarovky z PVC sú tvarované pre rôzne úlohy v potrubí. Niektoré menia smer toku, niektoré rozdeľujú jedno vedenie na dve alebo viac vetiev a niektoré jednoducho spájajú, zmenšujú alebo uzatvárajú koniec potrubia. Nižšie uvedený zoznam obsahuje typy tvaroviek, ktoré sa najčastejšie zobrazujú, keď ľudia hľadajú typy tvaroviek z PVC alebo sa pokúšajú priradiť tvar, ktorý držia, k názvu.
Lakte
Koleno mení smer potrubia, najčastejšie o 90 stupňov alebo 45 stupňov. Kolená sú jedným z najčastejšie objednávaných inštalatérskych kolien, ktoré majú dodávatelia PVC po ruke, pretože takmer každý chod potrebuje aspoň jednu zmenu smeru.
Odpaliska
Odpalisko rozdeľuje jednu líniu na vetvu a vytvára tvar T. T-kusy sa používajú všade tam, kde je potrebné, aby jedno napájacie alebo odtokové vedenie napájalo dvoma smermi, napríklad tam, kde vetva svietidla opúšťa hlavné vedenie.
Spojky
Spojka je krátka, rovná potrubná spojovacia armatúra používaná na spojenie dvoch dĺžok potrubia v priamom smere, predĺženie vedenia alebo opravu poškodeného úseku.
Redukcie a redukčné puzdrá
Reduktor, niekedy inštalovaný ako prechodová objímka, zostupuje o riadok nadol z väčšej nominálnej veľkosti na menšiu alebo ju zvyšuje v opačnom smere.
Adaptéry
Adaptéry transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Kríže
Kríž má štyri otvory usporiadané v tvare plus a používa sa menej často ako odpalisko, vo všeobecnosti tam, kde dve odbočné línie musia opustiť hlavnú dráhu v rovnakom bode.
Uzávery a zátky
Uzáver sa nasadzuje na vonkajšiu stranu konca rúrky, aby ho utesnil, zatiaľ čo zátka sa naskrutkuje alebo zapadne do vnútra montážneho otvoru. Obe slúžia na uzavretie nepoužívaných vedení, či už dočasne počas výstavby alebo natrvalo.
odborov
Spojka umožňuje odpojenie a opätovné pripojenie časti potrubia bez rezania, čo je užitočné všade tam, kde sa očakáva budúci prístup pre servis alebo výmenu.
| Typ kovania | Typická funkcia | Bežné Connection Style |
|---|---|---|
| Uhol 90 a 45 stupňov | Zmeňte smer prúdenia | Kĺzavý alebo závitový |
| Tee | Rozvetvte čiaru v dvoch smeroch | Kĺzavý alebo závitový |
| Spojka | Spojte dve dĺžky rúr v priamom smere | šmyk |
| Reduktor / puzdro | Zvýšte alebo znížte veľkosť o riadok | Kĺzavý alebo závitový |
| Adaptér | Prechod medzi sklzom a niťou | Zmiešané |
| Čiapka | Utesnite vonkajšiu stranu konca rúry | Kĺzavý alebo závitový |
| únie | Povoliť odpojenie a opätovné pripojenie pre službu | Závitové |

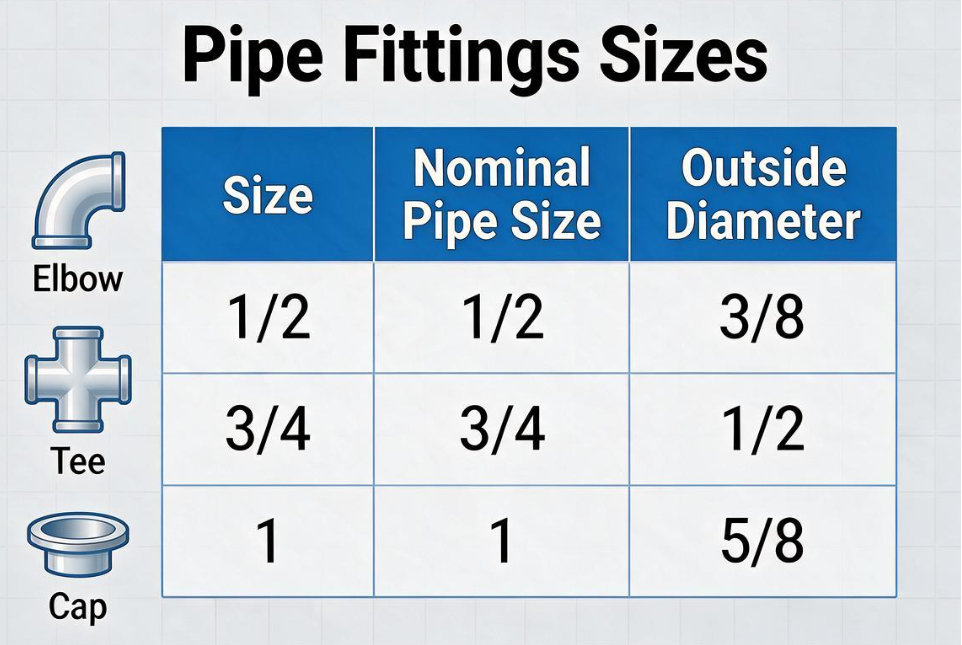

Rozmery potrubia a tvarovky z PVC: Referenčné informácie o veľkosti 40
Správne určenie rozmerov PVC potrubných tvaroviek Rozpis 40 je dôležitejšie ako takmer akákoľvek iná časť potrubného projektu, pretože tvarovka je dimenzovaná na špecifický vonkajší priemer, nie na okrúhle číslo vytlačené na krabici. Nominálna veľkosť je štítok, zatiaľ čo vonkajší priemer je miera, ktorú je objímka skutočne tvarovaná tak, aby ju akceptovala. Zámena týchto dvoch je najčastejším dôvodom, prečo sa armatúra neposunie na potrubie.
Veľkosti teleskopických pvc rúr, čo znamená, že rúrka je navrhnutá tak, aby prechádzala z jednej menovitej veľkosti do ďalšej cez redukčné armatúry, dodržiavala rovnakú logiku vonkajšieho priemeru, takže akonáhle je potvrdená jedna veľkosť, zvyšok teleskopickej trasy možno naplánovať z nižšie uvedenej referenčnej tabuľky.
| Nominálna veľkosť | Vonkajší priemer (in) | Priemerná hrúbka steny (in) |
|---|---|---|
| 1/2 palca | 0.840 | 0.109 |
| 3/4 palca | 1.050 | 0.113 |
| 1 palec | 1.315 | 0.133 |
| 1-1/2 palca | 1.900 | 0.145 |
| 2 palce | 2.375 | 0.154 |
| 3 palce | 3.500 | 0.216 |
| 4 palce | 4.500 | 0.237 |
Vonkajší priemer v palcoch podľa nominálnej veľkosti potrubia, plán 40 PVC
Priemerná hrúbka steny v palcoch pri zvyšovaní nominálnej veľkosti potrubia, plán 40 PVC
Závitové PVC konektory verzus nasúvacie armatúry
Medzi bežnými typmi pripojení vodovodných potrubí používaných v PVC inštalatérskych prácach, dve metódy pokrývajú veľkú väčšinu inštalácií: klzné spojky na zváranie rozpúšťadlom a závitové armatúry. Výber medzi nimi závisí od toho, či má byť kĺb trvalý alebo odstrániteľný.
Slip On (rozpúšťadlový zvar) armatúry
Nasúvacie pvc tvarovky sú spojené pomocou rozpúšťadlového cementu, ktorý po vytvrdnutí chemicky spája povrch rúry a tvarovky do jedného kusu. Táto metóda vytvára trvalý, všeobecne odolný spoj a je štandardným prístupom pre väčšinu zakopaných, skrytých alebo pevných potrubí.
Závitové kovania z PVC
Závitové spojenie PVC potrubia používa lisované závity kombinované s tesniacou hmotou alebo páskou na závity. Závitové pvc konektory sa zvyčajne používajú tam, kde je potrebné pripojiť vedenie k ventilu, čerpadlu, meraču alebo inému komponentu, ktorý musí byť odnímateľný kvôli údržbe. Závitové spoje PVC rúrok by nemali byť príliš utiahnuté, pretože PVC závity sú krehkejšie ako kovové závity a nadmerný krútiaci moment môže armatúru prasknúť.
| Faktor | šmyk On / Solvent Weld | Závitové |
|---|---|---|
| Odnímateľné | Nie, po vyliečení natrvalo | Áno, dá sa rozobrať |
| Typické použitie | Zakopané alebo pevné výbehy | Ventily, čerpadlá, armatúry |
| Spôsob montáže | Základný a rozpúšťadlový cement | Tesniaca páska alebo pasta |
Kolená z PVC a bežné inštalatérske ohyby: technický prehľad
Kolenová armatúra z PVC je jedným z najčastejšie používaných komponentov v akomkoľvek cykle a pochopenie bežných typov inštalatérskych ohybov a tvaroviek pomáha pri plánovaní rozloženia alebo čítaní zoznamu dielov. Štandardné pvc ohyby sa dodávajú v malej sade bežných uhlov, z ktorých každý je vhodný pre iné potreby rozloženia.
- 90-stupňové koleno, ktoré sa používa na úplnú zmenu smeru, ako je otočenie čiary zo steny na podlahu
- 45 stupňové koleno, používané tam, kde jemnejšia zmena smeru znižuje turbulenciu prúdenia
- 22,5 stupňové koleno, používané na dlhé, postupné zametanie, často v drenážnych trasách
- Pouličné koleno, ktoré má jeden zásuvný koniec a jeden nátrubkový koniec, čo umožňuje priame pripojenie k inej armatúre bez krátkeho nátrubku
Zjednodušený štrukturálny pohľad na potrubie vstupujúce do hrdla armatúry v kolenovom spoji
Spojky, Reducers and Pipe Connectors for Joining PVC Pipe
PVC spojka je najjednoduchšia dostupná spojka rúr, ktorá spája dva konce rúr v priamke bez zmeny veľkosti alebo smeru. Pre projekty, ktoré potrebujú len spojiť PVC s PVC profilmi bez zmeny materiálu potrubia, je obyčajná rovná spojka zvyčajne najpriamejšou možnosťou. Opravná spojka, ktorá nemá žiadny vnútorný dorazový hrebeň, je navrhnutá tak, aby sa úplne nasunula na jeden koniec rúry pred vycentrovaním cez prerezanú alebo poškodenú časť, čo je užitočné, keď nie je priestor na naklonenie rúry na miesto.
Keď sa musia stretnúť dve rôzne veľkosti rúrok, redukcia alebo redukčná objímka posúva vedenie nadol alebo nahor. Plastová rúrková spojka používaná ako adaptér môže tiež prejsť z klznej na závitovú alebo z PVC na iný kompatibilný štýl armatúry v jednom prechodovom bode. Pretože hrúbka steny rastie s tlakovou triedou, ako aj s menovitým rozmerom, pred objednaním plastovej potrubnej spojky pre tlakové vedenie sa oplatí skontrolovať oba rozmery.
Približná hrúbka steny v palcoch, plán 40 oproti plánu 80, len pre referenciu
Tlakové PVC armatúry a prírubové spoje
Tlakové pvc potrubné armatúry sú dimenzované v kombinácii s potrubím, na ktorom sú inštalované, pretože tlak, ktorý systém dokáže zvládnuť, závisí od hrúbky steny, teploty a špecifického plánu alebo použitej tlakovej triedy. Schedule 40 a Schedule 80 sú dve najbežnejšie tlakové triedy pre závitové a rozpúšťadlové zváracie systémy, pričom Schedule 80 ponúka hrubšie steny pri rovnakej nominálnej veľkosti pre aplikácie s vyšším tlakom alebo vyšším mechanickým namáhaním.
Pvc prírubové potrubné armatúry používajú skrutkové, tesnené spojenie namiesto rozpúšťadlového cementu alebo závitov, čo z nich robí praktickú voľbu všade tam, kde je potrebné pripojiť vedenie k čerpadlu, ventilu, nádrži alebo inému zariadeniu, ktoré môže byť potrebné odstrániť kvôli servisu. Prírubové spoje majú zmysel aj pri veľkých priemeroch, kde sa zváranie rozpúšťadlom stáva nepraktickým na spoľahlivé vykonávanie v teréne.
Čierne PVC potrubie a iné špeciálne PVC materiály
Čierna pvc rúrka je zvyčajne formulovaná s dodatočnými sadzemi na zlepšenie odolnosti voči ultrafialovému žiareniu, čo z nej robí bežnú voľbu pre nadzemné vedenia, elektrické vedenia a vonkajšie inštalácie, ktoré sú dlhší čas na priamom slnečnom svetle. Štandardné biele alebo šedé PVC potrubie môže byť tiež chránené farbou alebo vonkajším obalom, keď musí ísť vonku, ale čierne PVC sa často vyberá špeciálne na zníženie tohto dodatočného kroku.
Tvarovky z PVC v porovnaní s tvarovkami z HDPE
Potrubie z PVC a potrubie z HDPE sú bežné plastové potrubné materiály, ale spájajú sa odlišne a vyhovujú trochu odlišným profilom projektov. Spoje PVC tvaroviek sa spoliehajú na zváranie rozpúšťadlom alebo závitovanie, pričom obe môžu byť dokončené ručným náradím a krátkym krokom vytvrdzovania alebo tesnenia. Spoje tvaroviek z HDPE sa vo všeobecnosti spoliehajú na tepelné fúzie, buď fúziu na tupo alebo elektrofúziu, ktorá spája samotný materiál namiesto toho, aby ho lepila alebo spájala dohromady, a zvyčajne si vyžaduje špeciálne fúzne zariadenie.
Pretože HDPE potrubie je pružnejšie ako PVC potrubie, toleruje pohyb zeme a často sa dá viesť okolo menších prekážok s menším počtom tvaroviek. Systémy PVC rúr a tvaroviek z PVC sú naproti tomu pevné, čo umožňuje priame a predvídateľné vedenie a môže zjednodušiť usporiadanie v štruktúrovaných, nadzemných alebo vnútorných inštaláciách.
Všeobecné relatívne porovnanie na referenčné účely; skutočný výkon závisí od zloženia, teploty a podmienok inštalácie
Ani jeden materiál nie je univerzálnou náhradou toho druhého. Systémy PVC tvaroviek majú tendenciu vyhovovať interiérovým inštalatérskym, zavlažovacím a mnohým drenážnym aplikáciám, zatiaľ čo systémy HDPE rúr a HDPE tvaroviek sa často vyberajú pre podzemné vodovodné potrubia, rozvody plynu a projekty, kde je výhodou flexibilita a tavené, bez spojov.
Inštalácia PVC vodovodného systému: Úvahy krok za krokom
Toto nie je kompletný návod na inštalatérske práce z PVC, pretože podmienky na mieste a miestny inštalačný kód majú vždy prednosť, ale všeobecná postupnosť uvedená nižšie načrtáva, ako sa zvyčajne zostavuje inštalatérsky systém z PVC, keď sú po ruke potrubia a armatúry.
- Zmerajte priebeh a označte rúru, berúc do úvahy hĺbku, ktorú rúra zasunie do každého hrdla armatúry
- Odrežte štvorec rúry pomocou rezačky rúr alebo píly s jemnými zubami
- Odhrotujte odrezaný koniec a zľahka skoste hranu tak, aby dosadala rovnomerne do objímky
- Pred nanesením akéhokoľvek cementu, skontrolujte uhly a orientáciu montáže nasucho
- Ak je to potrebné, naneste základný náter a potom na koniec rúry a hrdlo tvarovky naneste rozpúšťadlový cement
- Rúru zasuňte miernym otočením a držte ju na mieste po dobu, ktorú odporúča výrobca
- Pred natlakovaním alebo testovaním linky nechajte celú dobu vytvrdnutia uvedenú výrobcom cementu
- Tlaková skúška alebo prietoková skúška dokončenej inštalácie pvc vodovodnej inštalácie pred jej zakrytím alebo uzavretím
Dodržiavanie tohto poradia je dôležité, pretože preskočenie kroku suchého uloženia je jedným z najbežnejších dôvodov, prečo inštalatér skončí s tvarovkou nalepenou v nesprávnom uhle.
Názvy tvaroviek drenážneho potrubia a všeobecný slovník tvaroviek potrubia
Názvy armatúr drenážneho potrubia sa môžu mierne líšiť od názvov tlakových armatúr, pretože armatúry odtokových odpadových ventilov sú tvarované tak, aby udržali plynulý tok odpadu, a nie aby držali tlak. Nižšie uvedený zoznam obsahuje pojmy, ktoré sa často vyskytujú pri čítaní zoznamu drenážnych dielov alebo pri porovnávaní rôznych typov potrubných armatúr.
| Termín | Popis |
|---|---|
| Sanitárne tričko | Odpalisko s jemne zakrivenou vetvou, používané v odtokových potrubiach na zníženie turbulencií a rizika upchatia |
| Wye Fitting | Koncovka v tvare Y, ktorá spája líniu skôr pod uhlom ako priamo naprieč |
| Čistiaca armatúra | Armatúra s odnímateľnou zátkou, ktorá poskytuje prístup na čistenie zablokovaného odtokového potrubia |
| Ventilačná armatúra | Pripája odtokové potrubie k odvzdušňovaciemu komínu, čím pomáha vyrovnávať tlak vzduchu v systéme |
| Adaptér pasce | Pripojí sifón k odtokovému potrubiu pod ním |
| Objímka | Redukčné kovanie, ktoré znižuje veľkosť otvoru vo vnútri iného kovania |
PE a PVC fitingové riešenia od Jiangyin Huada
Vyfarbite svoj svet dokonalosťou a inováciou. Jiangyin Huada je dôveryhodným zdrojom prémiových farebných predzmesí, vysoko kvalitných plastových rúr a tvaroviek. Náš záväzok voči potrubnému priemyslu, naše zameranie na rozmanitosť produktov, dôležitosť, ktorú kladieme na kvalitu produktov, a naša oddanosť environmentálnym postupom a trvalo udržateľnému rozvoju pomohli našej značke získať uznanie v priebehu času. Naše produkty si získali dôveru zákazníkov v mnohých projektoch a naša značka sa spája so spoľahlivosťou.
Ako profesionálny výrobca OEM PE rúr a továreň na PE rúry je naša značka príbehom neustáleho pokroku a inovácií. Naším cieľom je naďalej vytvárať hodnotu pre zákazníkov a prispievať k rozvoju potrubného priemyslu, pričom sa riadime trvalým úsilím a konzistentnými princípmi.
PVC armatúry: často kladené otázky
Q1. Na čo slúžia PVC tvarovky
PVC armatúry are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Aké typy PVC tvaroviek sú k dispozícii
Bežné PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Aké veľkosti sú ponúkané PVC tvarovky
PVC armatúry are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Ako sú PVC tvarovky spojené s PVC rúrkami
Väčšina PVC tvaroviek sa spája pomocou rozpúšťadlového cementu, ktorý vytvára pevný spoj odolný voči úniku. Niektoré tvarovky sú dostupné aj so závitom, stláčaním alebo inými spôsobmi pripojenia v závislosti od aplikácie.
Q5. Aké sú výhody PVC tvaroviek
PVC armatúry are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Q6. Ako sa vyberie správna PVC tvarovka
Správna tvarovka z PVC by sa mala vybrať na základe veľkosti potrubia, typu pripojenia, menovitého tlaku, teploty, kvapaliny alebo média a prostredia aplikácie. Zdieľanie špecifikácií potrubia a požiadaviek na aplikáciu uľahčuje identifikáciu vhodného typu tvarovky.
